Un plan architectural complet réalisé sur AutoCAD — murs, cotation, coupes et cartouche. L'objectif était de sortir quelque chose de propre et conforme, pas juste une ébauche.
J'ai fait ce projet pour apprendre à utiliser AutoCAD sur quelque chose de concret. Dessiner une maison en 2D, ça oblige à être rigoureux dès le départ : les murs ont des épaisseurs précises, les calques doivent être bien organisés, et si la cotation est fausse, ça se voit immédiatement.
J'ai structuré le fichier par familles d'éléments — structure, menuiseries, annotations — pour que n'importe qui puisse s'y retrouver sans avoir à me demander quoi que ce soit.

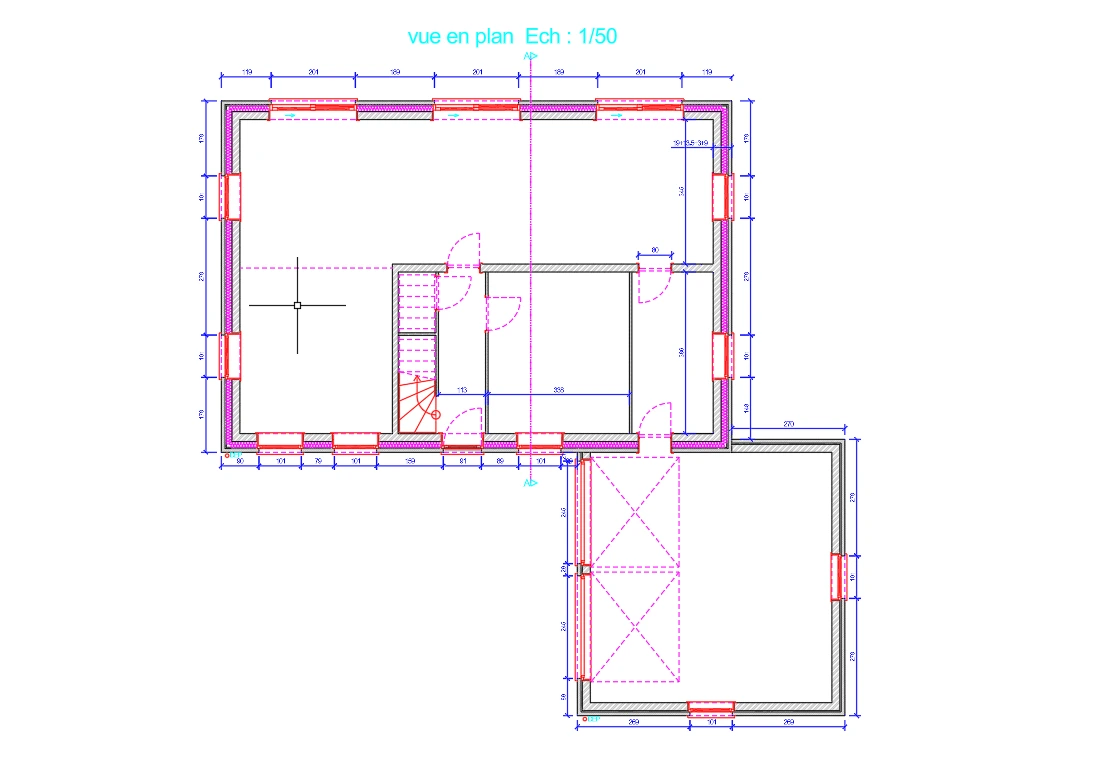

J'ai commencé par tracer les murs porteurs, les cloisons intérieures et les ouvertures. Ça paraît simple, mais il faut faire attention à tout : épaisseur des traits, accrochage aux bons points, portes qui s'ouvrent dans le bon sens. J'ai paramétré chaque calque avec son type de ligne et son épaisseur pour coller aux normes architecturales dès le départ — c'est bien plus facile que de tout corriger à la fin.

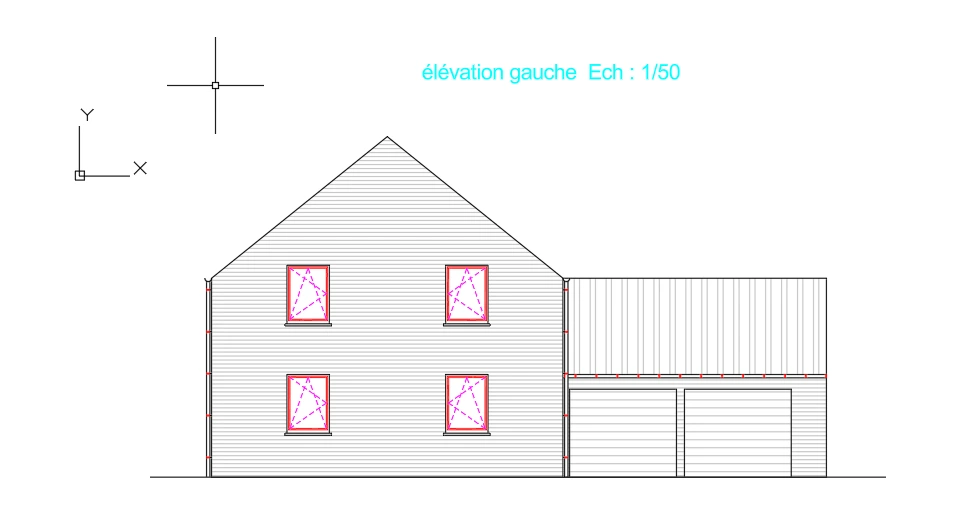

Une fois la structure tracée, j'ai ajouté toutes les cotes — longueurs des pièces, épaisseurs de murs, largeurs de passage, hauteurs sous linteau. Chaque pièce est annotée avec son nom et sa surface en m². Le style de cotation a été entièrement configuré dans AutoCAD : police, flèches, décimales... ce genre de détail fait vraiment la différence sur un rendu final.

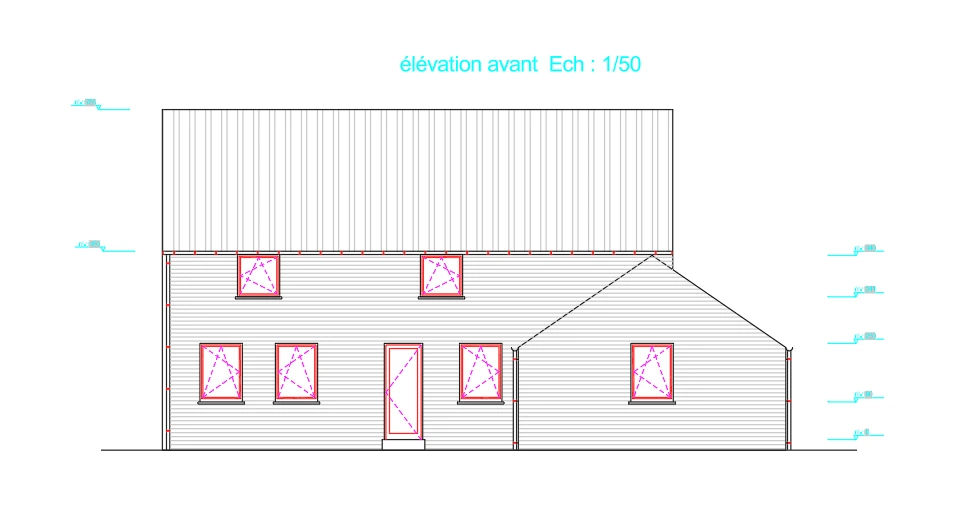

La mise en page s'est faite dans l'espace papier d'AutoCAD, avec une vue à l'échelle 1:100. J'ai intégré un cartouche complet (titre, auteur, date, révision) et des hachures pour distinguer les matériaux — béton, maçonnerie, isolant. Au final, le plan est exporté en PDF format A3, prêt à être imprimé ou transmis.
