Modélisation 3D d'une maison dans AutoCAD, construite solide par solide, avec des vues en coupe pour explorer l'organisation intérieure.
AutoCAD, c'est avant tout un outil de dessin 2D — mais il permet aussi de faire de la modélisation 3D avec des solides. Ce projet, c'était l'occasion de pousser ça un peu plus loin en modélisant une maison complète à partir des plans.
Ce qui est différent d'un logiciel 3D classique comme Maya ou Blender, c'est que tout doit avoir des cotes précises. On ne peut pas approximer — si un mur doit faire 20 cm d'épaisseur, il fait exactement 20 cm. Ça force une rigueur très proche de la réalité de la construction.

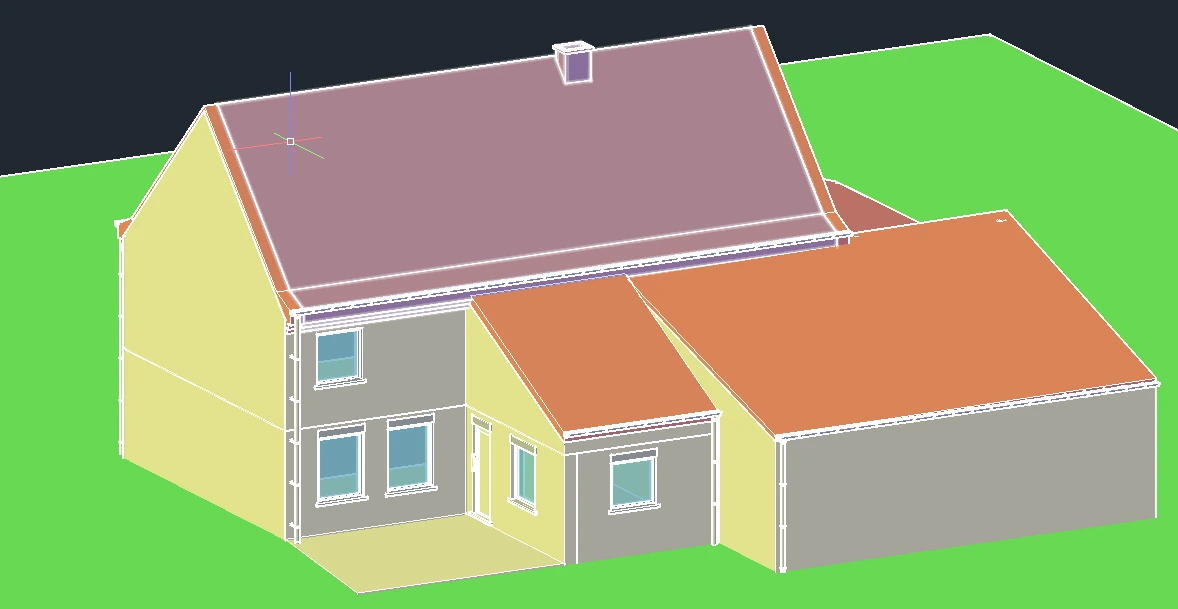

J'ai commencé par les murs, créés par extrusion de polylignes fermées. Les ouvertures — portes et fenêtres — sont découpées par soustraction booléenne. La toiture a été construite séparément avec les bonnes inclinaisons, puis positionnée. Cette vue extérieure valide les proportions et l'alignement des façades.

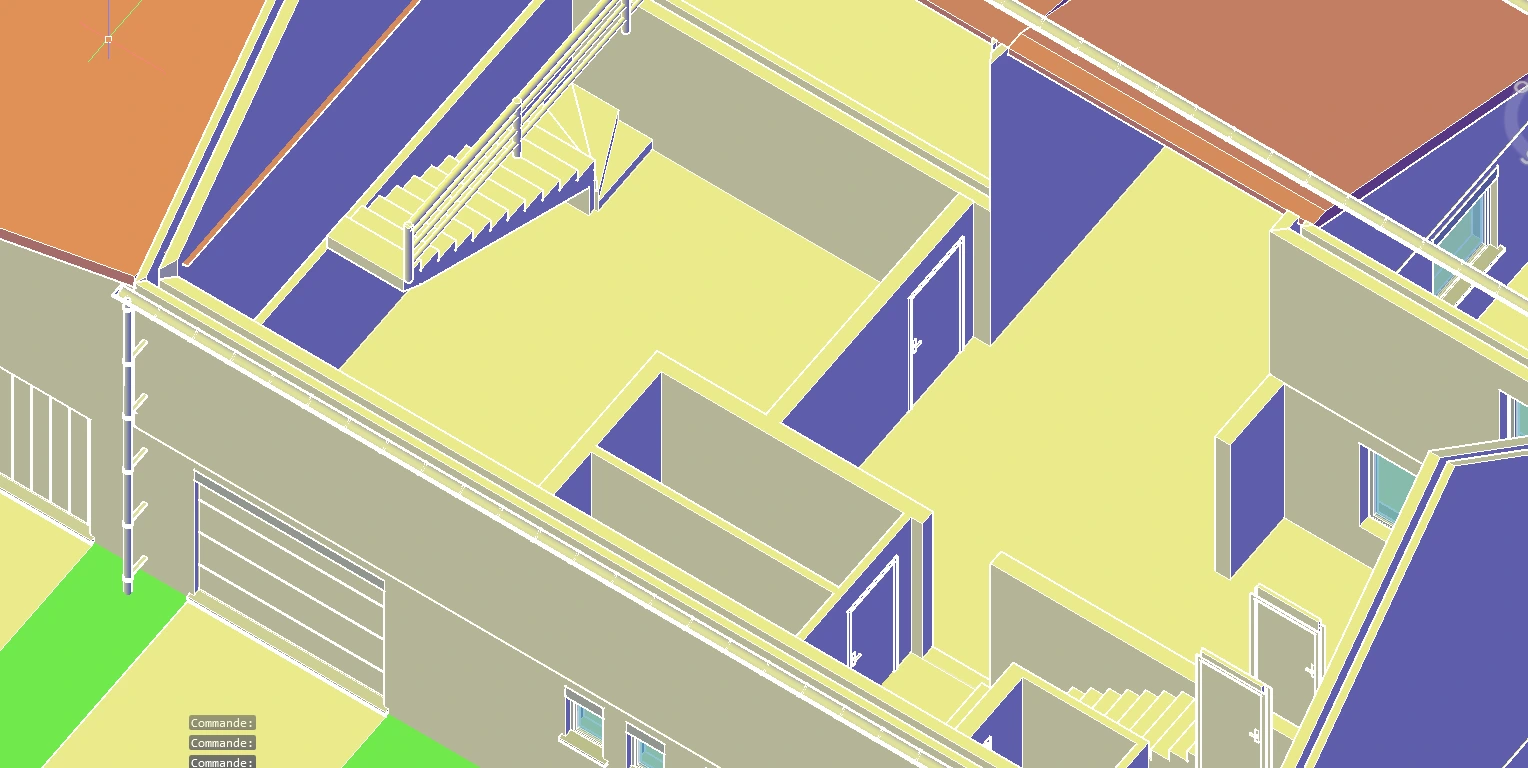

En retirant le plancher du modèle, on voit directement l'agencement intérieur : la disposition des cloisons, les largeurs de couloir, les escaliers. C'est une des choses que j'apprécie dans la maquette 3D — on peut valider la cohérence de l'espace sans avoir à imaginer le plan 2D dans sa tête.

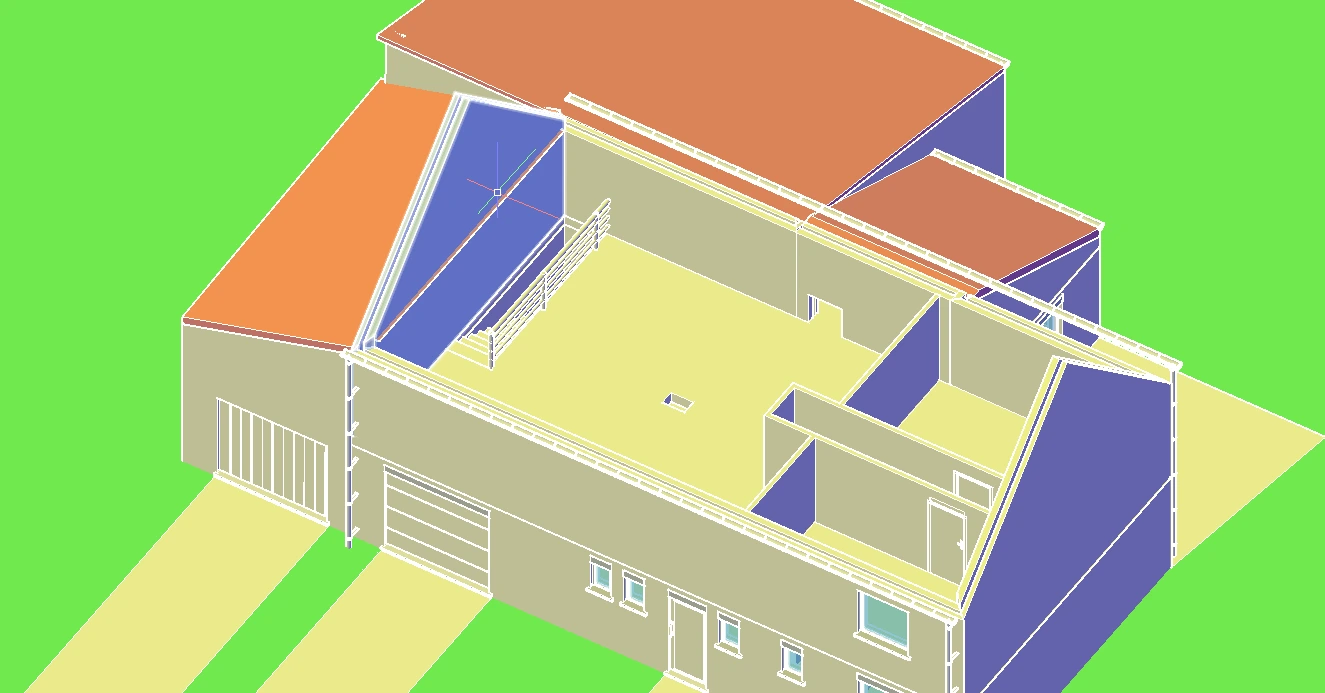

Sans la toiture, on obtient une vue plongeante sur l'ensemble du bâtiment. On perçoit d'un coup la distribution de tous les niveaux, les murs porteurs et les cloisons légères. C'est le type de vue qu'on ne peut pas faire proprement en 2D — bien plus parlant pour quelqu'un qui n'est pas habitué aux plans techniques.
